밀링과 선반, 공작기계의 차이점을 알아보겠습니다.
선반 (Lathe)
선반은 워크피스(가공 대상물)를 회전시키고, 공구를 워크피스의 표면에 대조적으로 움직여 가공합니다.
즉, 워크피스가 돌면서 형태가 만들어집니다.
밀링 (Milling)
밀링은 워크피스를 고정하고, 회전하는 공구를 사용하여 가공합니다.
이 공구는 워크피스의 표면을 절단하고 형태를 만듭니다.
선반의 구조
주축대는 공작물을 지지하며 공작물을 회전시킵니다.
왕복대는 선반 최상부에 있는 공구대에 바이트를 설치해 전후, 좌우로 이동시킬 수 있습니다.
심압대는 공작물의 끝부를 지지합니다.
이송 변속 장치는 일련의 기어 장치에 의해 왕복대를 자동 이송시키기 위해 이송봉과 수나사에 필요한 회전을 줍니다.
베드는 주축대, 왕복대, 심압대를 지지해 왕복대와 심압대가 이동할 때 안내를 합니다.

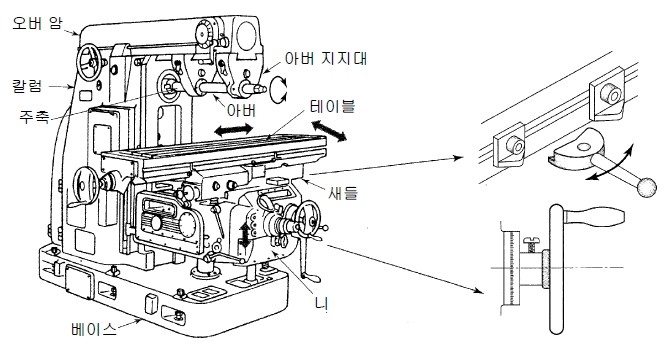

밀링의 구조
테이블 (Table)
밀링 머신의 핵심 부분 중 하나로, 워크피스(가공 대상물)를 고정하고 지탱하는 역할을 합니다.
테이블은 수직과 수평 이동 가능한 축을 가지고 있어 다양한 가공 위치에 워크피스를 위치시킬 수 있습니다.
컬럼 (Column)
테이블을 지지하고 수직 방향으로 이동시키는 역할을 합니다.
컬럼은 밀링 헤드(가공 도구)를 안정적으로 유지하고 원하는 위치로 이동할 수 있도록 지원합니다.
밀링 헤드 (Milling Head)
밀링 머신의 핵심 부품 중 하나로, 가공 도구를 보유하고 회전시키는 역할을 합니다.
이 도구는 워크피스의 표면을 절단하고 형태를 조절하는 데 사용됩니다.
툴 홀더 (Tool Holder)
가공에 사용되는 다양한 종류의 공구를 보관하고 고정하는 부분입니다.
툴 홀더를 사용하여 다양한 가공 도구를 교체할 수 있습니다.
속도 및 피드 조절장치 (Speed and Feed Controls)
밀링 헤드의 회전 속도와 툴의 이동 속도를 조절하여 원하는 가공 조건을 설정합니다.

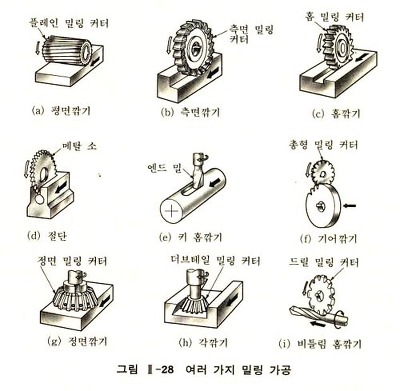

밀링의 가공 종류
평면 밀링 (Face Milling)
워크피스의 평평한 표면을 가공하는 것입니다.
주로 부품의 윗면을 평평하게 만들거나 정밀한 길이와 너비를 만들 때 사용됩니다.
슬롯 밀링 (Slot Milling)
홈, 채널 또는 슬롯과 같은 길게 좁은 모양을 만들기 위해 사용됩니다.
자동차 엔진 블록의 실린더 헤드와 같은 부품에서 자주 사용됩니다.
각도 밀링 (Angular Milling)
부품의 표면에 각도 또는 경사를 부여하는 작업입니다.
예를 들어, 기계 부품의 경사면을 만들 때 사용됩니다.
키웨이 밀링 (Keyway Milling)
워크피스에 키 슬롯을 만들어 부품을 연결하거나 회전 부품을 고정할 때 사용됩니다.
면삭 밀링 (End Milling)
부품의 모서리를 절단하거나 각형 부품을 가공하는 데 사용됩니다.
각종 형태의 절단이 가능하며, 예를 들어 삼각형, 사각형, 원형 등을 만들 수 있습니다.
프로파일 밀링 (Profile Milling)
부품의 특정 프로파일이나 형태를 따라 가공하는 것으로, 부품에 필요한 복잡한 형태를 제작할 때 사용됩니다.
스래딩 (Thread Milling)
나사를 만들거나 나사 피치를 조절하기 위해 사용됩니다.
나사 가공은 다양한 산업 분야에서 필수적입니다.
복합 밀링 (Compound Milling)
여러 가지 밀링 기술을 조합하여 복잡한 부품을 가공할 때 사용됩니다.
이로써 다양한 형태의 부품을 만들 수 있습니다.
고속 밀링 (High-Speed Milling)
고속으로 회전하는 밀링 헤드와 공구를 사용하여 고속 밀링 작업을 수행합니다.
이로써 정밀한 표면 마무리 및 빠른 생산 속도를 달성할 수 있습니다.
5축 밀링 (5-Axis Milling)
다차원 가공을 가능하게 하는 고급 밀링 기술로, 복잡한 부품을 더 정확하게 가공할 수 있습니다.
선반의 가공 종류
절삭이란 공구를 이용해 공작물의 깎아내는 것을 말합니다.
절삭 가공을 하기 위해서는 절삭과 이송 2가지 동작이 있어야 합니다.
절삭은 대상 물체에서 일부를 깎아내는 작업을 위해서는 깍는 도구인 바이트와 가공할 공작물이 있어야합니다.
절삭을 가공하는 방식에는 크게 2가지 방식이 있습니다.
가공하는 공작물을 고정한 채 공구를 회전시키는 '전삭'과 공작물 자체를 회전시키는 '선삭'이 있습니다.
앞에서 말씀드린바와 같이 선삭가공은 선반으로 하는 가공, 전삭은 밀링으로 하는 가공을 말합니다.
선반 가공은 원통 형상의 공작물을 회전시키면서 고정된 바이트로 깎아내는 방식입니다.
일반적으로 작업자가 이송 조작이나 공구 교환을 수동으로 실시하는 선반가공을 범용선반이라고 하며,
NC(CNC)선반은 가공조건을 컴퓨터로 제어하며 작업하는 것을 말합니다.
CNC선반의 경우 초보자라도 쉽게 다룰 수 있으며 높은 품질로 가공이 가능합니다.
밀링의 가공 종류와 선반의 가공 종류 순서를 헷갈리시지 않도록 유의해주세요.
이상으로 밀링과 선반, 공작기계의 차이점을 알아보았습니다 감사합니다.
